工程概况

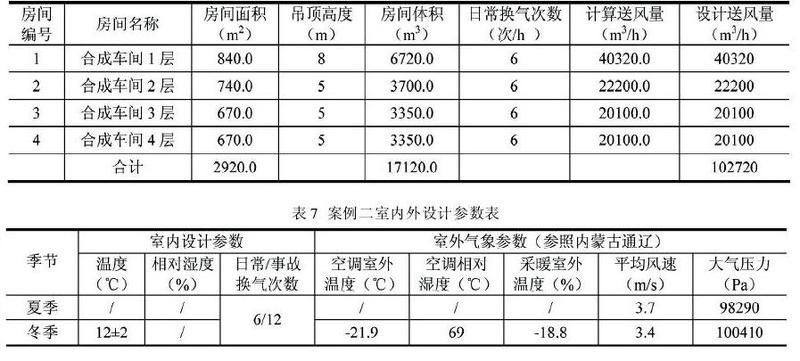

本项目位于内蒙古通辽,为新建甲类核苷酸合成车间,要求冬季采暖,全年通风。厂区可提供0.2 MPa 的饱和蒸汽和温度 ?xml:namespace>95℃/70℃的热水。合成车间系统通风风量计算见表 6。

依据设计规范结合工艺要求,室内外设计参数见表 7 。
系统方案介绍

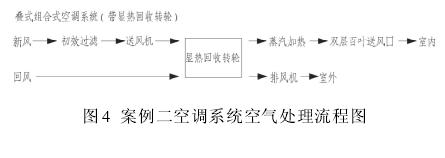

由以上工程概况介绍,本工程采暖、通风、空调系统方案为:车间采暖采用热水同程式单管式上供下回,其中一二层和三四层分别为一个独立的系统;车间选用壁式轴流风机和轴流式屋顶通风机作为事故通风使用;日常通风时考虑到冬季的节能,采用带显热回收转轮的叠式组合式空调机组,送回风方式为下送顶回,其中一二层为一个空调系统ZK-72-HR(防爆型),三四层为一个空调系统 ZK-46.5-HR(防爆型)。空调系统空气处理流程如图4 。

热回收空调设计计算
根据转轮热回收冬季显热回收效率确定转轮换热后新风参数,从而对热回收空调进行设计计算。以 ZK-72-HR(防爆型)为例进行计算,ZK-4 6 . 5 - H R (防爆型)计算类似。
1 )新风比:
合成车间为甲类防爆区,为直流式空调系统,则新风比为:100%。
实际总送风量 =1。15 ×设计送风量 =71898m3/h,设备选型取 72000 m3/h。
2 )作焓湿图,计算冷热湿量:
冬季室内状态点取 12℃;室外取 -21.9℃,6 9 % 。
取显热回收效率 = 60%。
得转轮换热后新风参数 -3。9℃,处理到 27℃。
通过焓湿图求得冬季制热过程焓差为:3 1 。 4 7kJ /kg。
冬季需要加热量:756 kW。

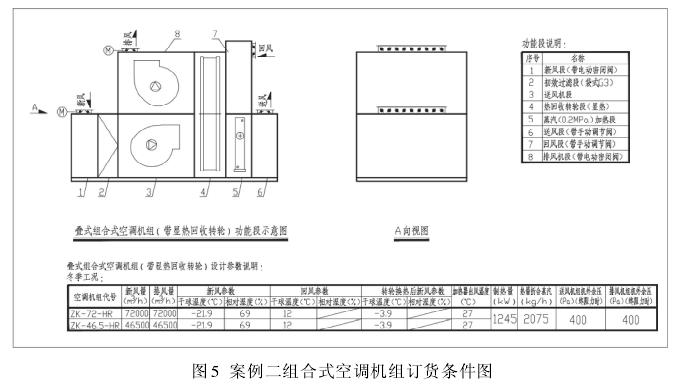

3)热回收空调订货条件图
根据设计计算及空气处理流程,得案例二热回收空调机组的订货条件图如图 5 所示。

4.2.4 案例二热回收量分析
根据计算回收的热量,结果见表8 。
